Avertissement !
La réalisation de ce module peut présenter des risques pour votre matériel.
Si vous réalisez ce module, en aucun cas je ne pourrais être tenu responsable des éventuels dommages quels qu’ils soient.
Mise en oeuvre
Câblage

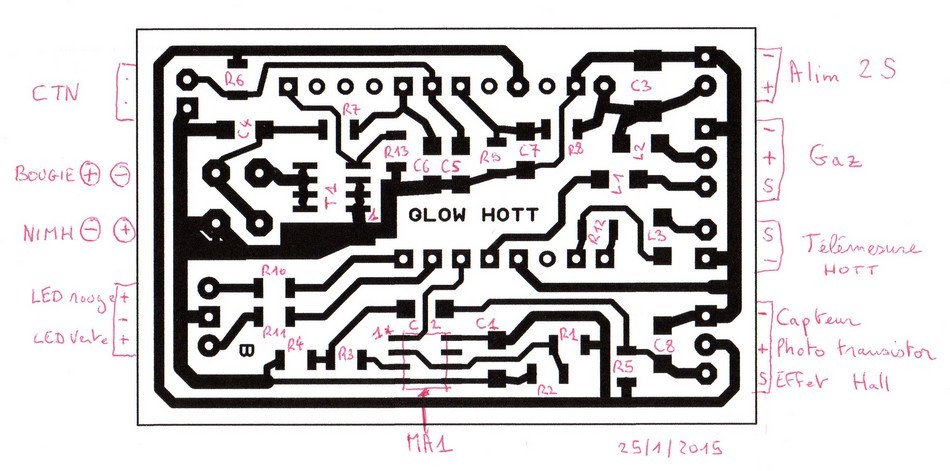

Câblage du circuit imprimé. Vue coté cuivre.

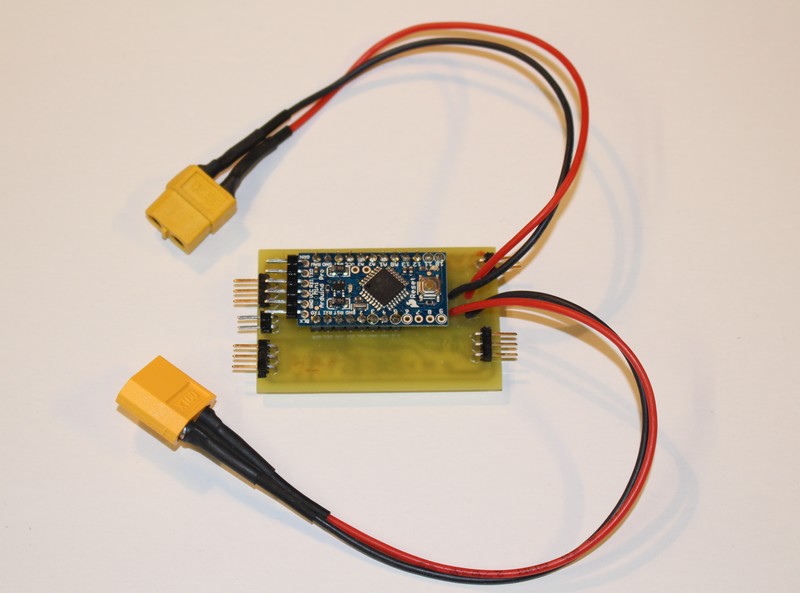

Connexion accu NIMH et bougie en fil silicone 0.5 mm2 et fiche XT60.

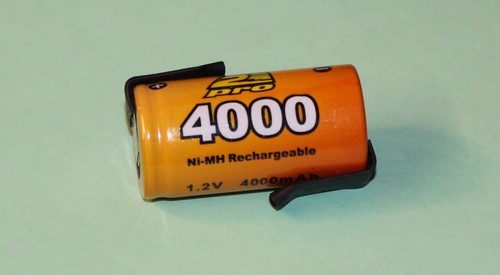

Accu NIMH pour alimentation bougie

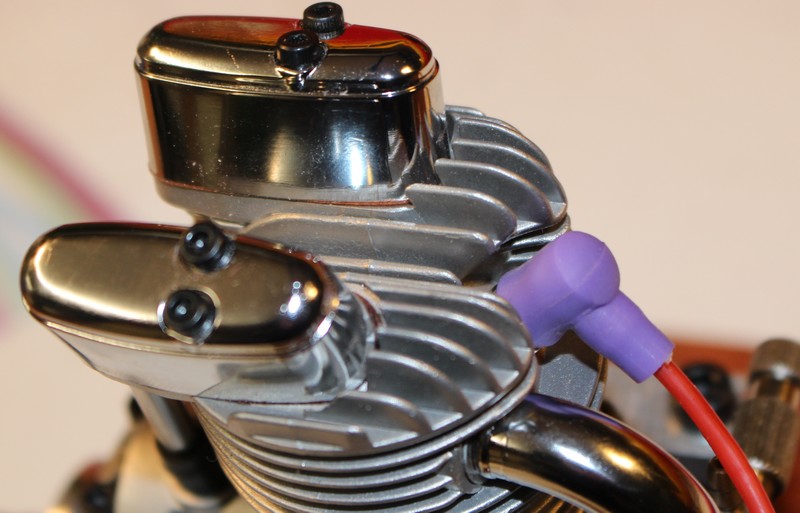

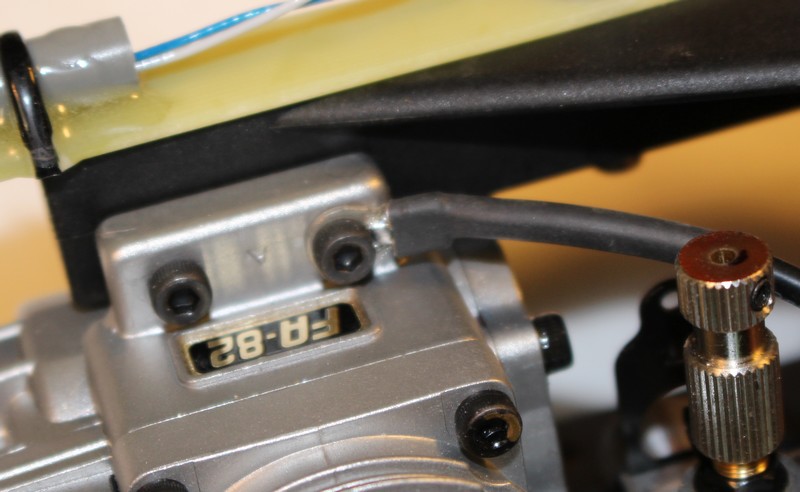

Circuit d’alimentation de la bougie : Capuchon et cosse sur la fixation moteur.

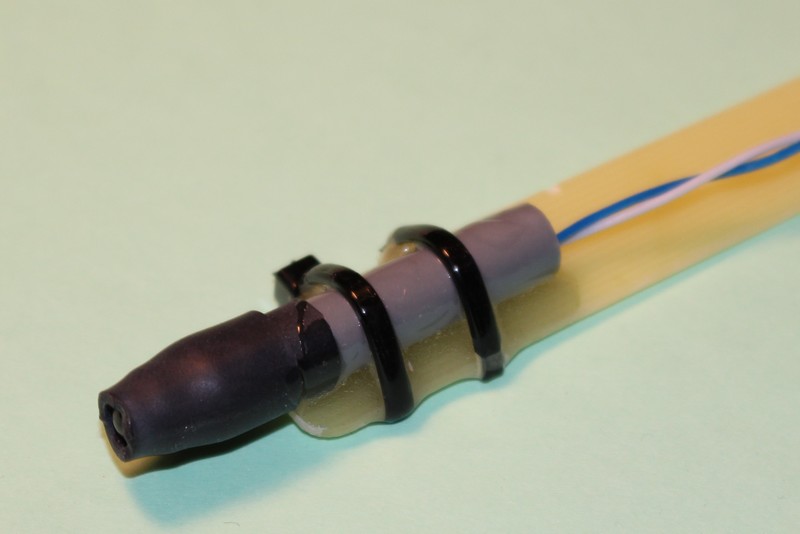

Capteur optique : les fils du phototransistor sont noyés dans la colle epoxy afin d’éviter la rupture par vibrations.
Vidéo
Les menus
Visualisation des données

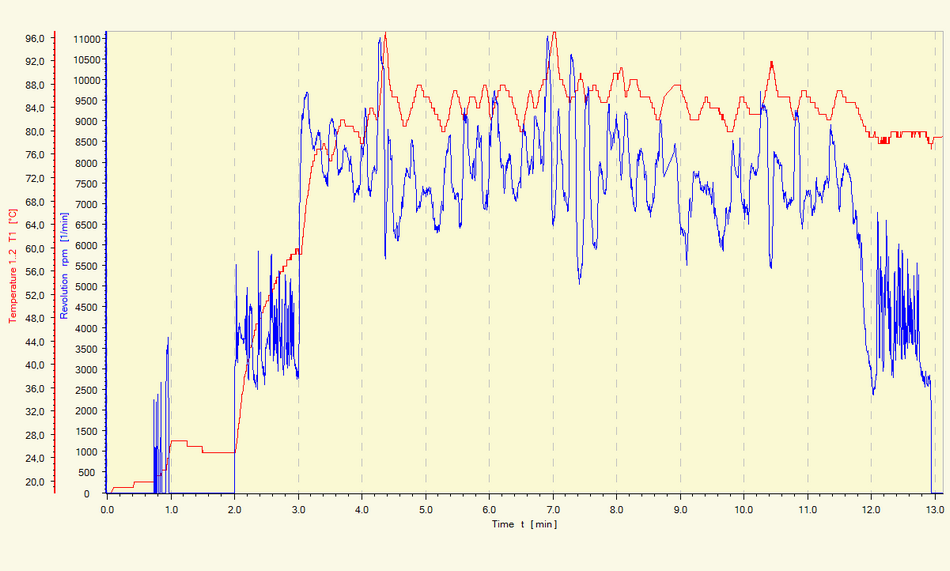

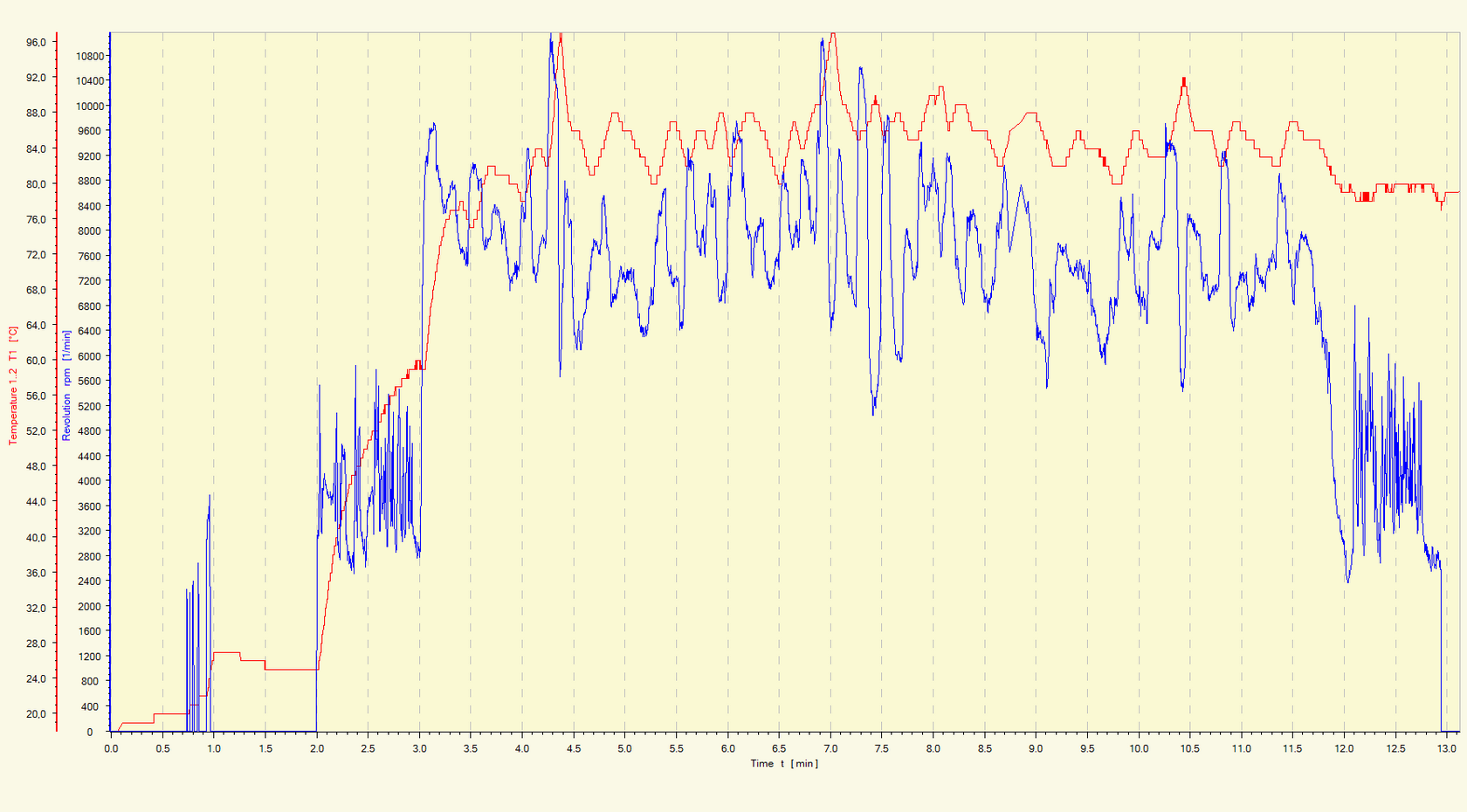

Enregistrement effectué avec le GlowHott sur le Pulse XT 60.
Commentaires : Plusieurs démarrage avant 1 minutes; démarrage à 2 minutes; taxiage entre 2 et 3 minutes; vol juqu’à 12
minutes, retour…
Température maxi : 97°C. Régime moteur maxi. : 11150 tr/min.
