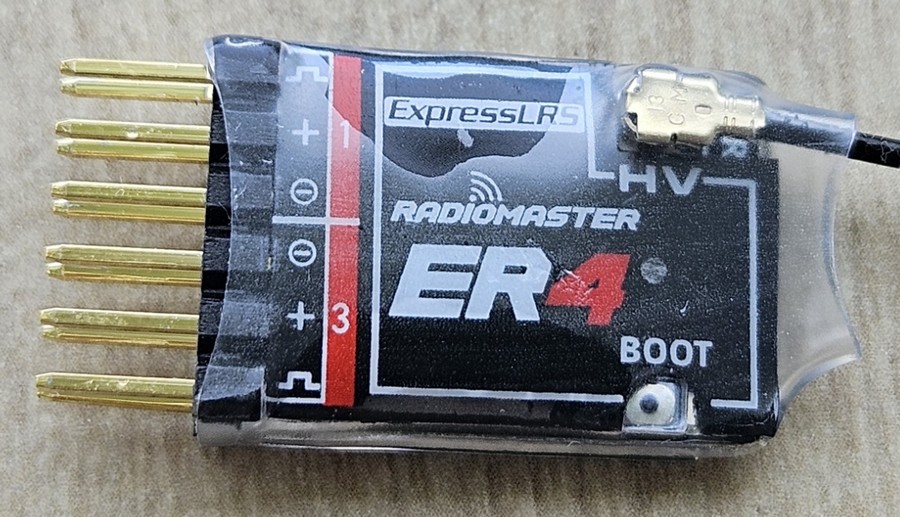

Radiomaster ER4
La mise à jour peut être réalisée de différentes façons. Celle présentée ci-dessous nécessite de connecter le récepteur à un adaptateur USB.

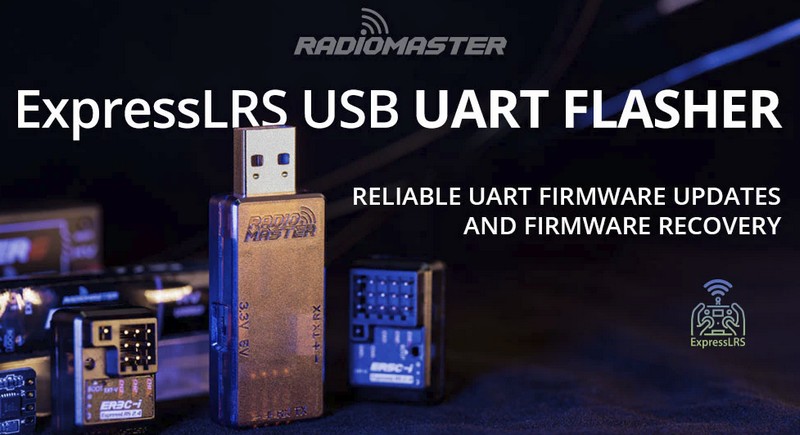

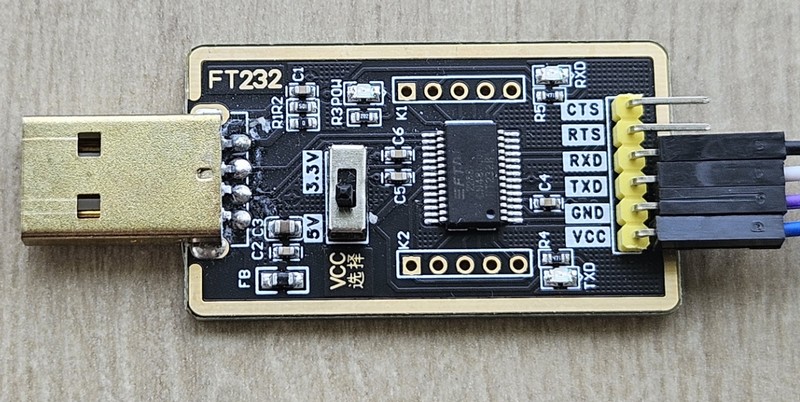

L’adaptateur peut être celui vendu par Radiomaster, ou tout autre adaptateur USB/UART délivrant une alimentation 5V (Plus pratique pour la mise en œuvre)
Les adaptateurs ‘autres’ sont souvent équipés de composant FTDI ou Silicon Lab CP2102 par exemple. (Chercher FTDI adapter). Il faut installer le ‘driver’ correspondant.

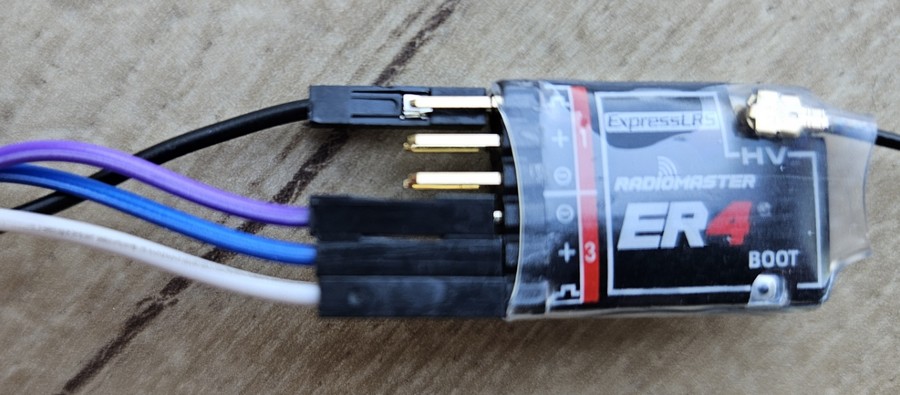

Il faut connecter le récepteur ER4 à l’adaptateur. Radiomaster fournit les diagrammes de connexion pour les différents récepteur de la gamme.

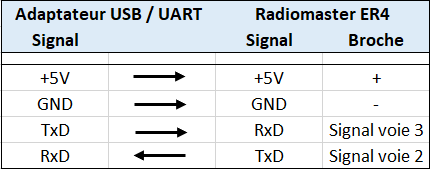

Connexions adaptateur USB / récepteur ER4
Mise à jour firmware ELRS
La mise à jour nécessite le logiciel ELRS Configurator.

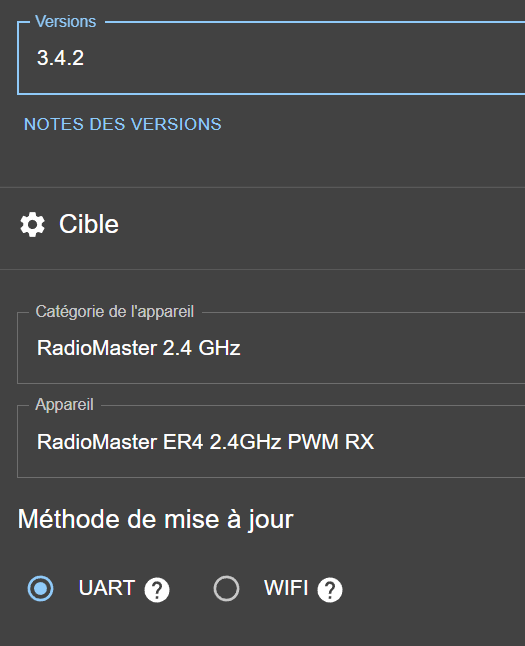

Sélectionner la version souhaitée du firmware ELRS, la cible (Radiomaster ER4), le mode UART.

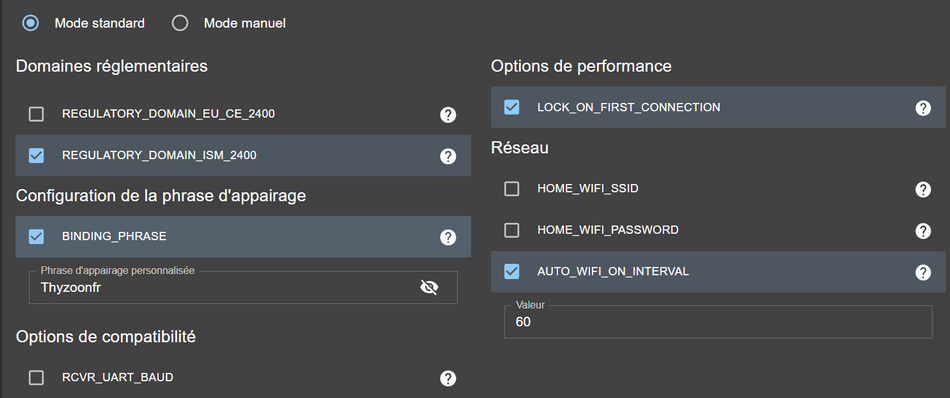

Règler les différents paramètres.

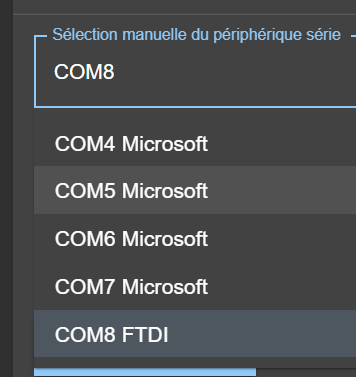

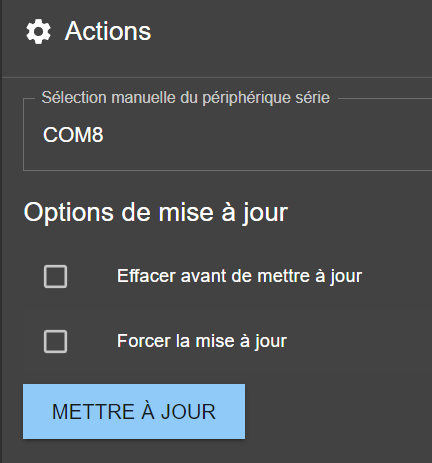

Sélectionner le port COM (Ici le COM8)
Pour passer le récepteur en mode ‘bootloader’, il faut le mettre sous tension en pressant le bouton ‘bind’. Pour se faire, maintenir le bouton ‘bind’ en connectant l’adaptateur au port USB.
Ensuite, cliquer sur mettre à jour.

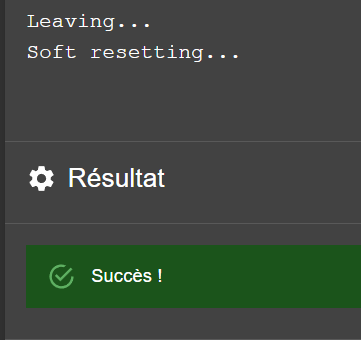

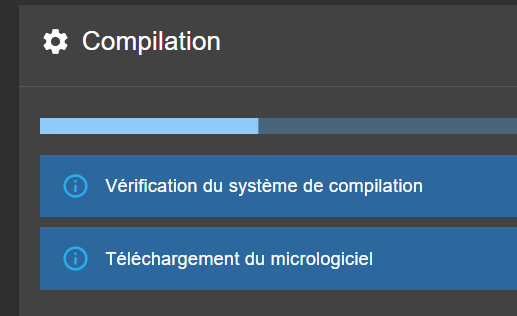

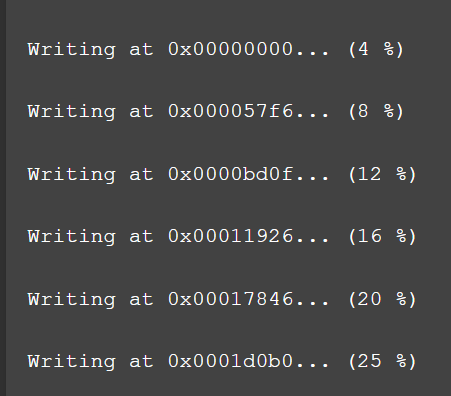

ELRS Configurator compile le firrmware puis le charge sur le récepteur … La phase doit se terminer par ‘Succès’.
